Пошаговая инструкция крепления навесных шкафов на кухне

Современный кухонный гарнитур состоит из навесных и напольных шкафов. К креплению навесных шкафов следует подходить с большой ответственностью. Во-первых, они крепятся к стенам, вследствие чего любой перекос будет хорошо виден. Во-вторых, шкафы, наполненные кухонной утварью и продуктами — это довольно большая нагрузка на крепёжные изделия. Поэтому очень важно выбрать надёжный крепёж.

Разновидности навесных механизмов

Крепление кухонных шкафов к стене всегда производилось на металлические крепежи в виде ушек. Приспособление через одно отверстие закреплялось к шкафу, а через другое к стене. Этот вид крепёжных изделий используется и сегодня, потому что подобные крепления зарекомендовали себя, как надёжные изделия. Помимо этого такие крепежи отличаются и достойной стоимостью. Но есть у них и один недостаток – сложность проведения процесса крепления.

Для того чтобы закрепить навесные шкафы с помощью ушек (мебельных петель) нужно произвести следующие действия:

• Закрепить петли к навесным шкафчикам. Основное требование к этапу – монтаж крепежей на одном уровне. Иными словами, монтажное отверстие, через которое будет производиться крепление шкафа к стене, должно располагаться на одной высоте от верхней поверхности шкафа. Помимо этого, высота расположения кухонного шкафа должна быть такой, чтобы было удобно вкрутить шуруп в стену.
• Нанести на стену горизонтальную линию. Её расположения определяется высотою установки навесных элементов кухонного гарнитура. Это в основном зависит от роста хозяйки кухни. Ведь основное требование к шкафам – удобство их эксплуатации. Но есть стандартные размеры, которые учтены ГОСТом, они определяются расстоянием от столешницы до нижней плоскости шкафа. Оно равно 45 сантиметров, хотя этот показатель можно выдержать до 60 сантиметров. К нему добавляется высота верхних кухонных шкафов и расстояние от верхней их плоскости до центра монтажного отверстия.
• Приложить один шкаф к стене точно по месту установки и через отверстия в петлях сделать две засечки с помощью маркера или карандаша. В засечках высверливаются отверстия, внутрь вставляются пластмассовые дюбели. Затем устанавливается шкаф, который крепится саморезами.
• Аналогичным образом навесить соседние шкафчики. При этом каждый последующий элемент кухонной мебели нужно плотно прижимать к предыдущему.
• Соединить между собой все настенные элементы гарнитура мебельными болтами и установить карниз (козырек), который зрительно объединит все шкафы между собой в единую конструкцию.
• Навесить фасады, установить полки.
• Проверить дверцы шкафов на предмет корректной работы. Скорректировать неточности регулировочными винтами.

Существенным недостатком такого способа крепежа является то, что для проведения установки и крепления элементов кухонного гарнитура потребуются два человека.

Монтажная планка

Монтажная планка, как крепление для кухонных шкафов, появилась позже мебельных петель. Но мастера и домашние умельцы сразу оценили её превосходство.

• Процесс установки настенных шкафов производит один человек.
• В элементе проделаны не отверстия, а пазы, которые позволяют смещать шкафчики вдоль стены, что позволяет подгонять их друг под друга в вертикальной плоскости. Пазы по ширине больше диаметра установочных винтов, поэтому есть возможность выровнять установку крепежа кухонных шкафов по горизонтали.
• Длины планки хватает, чтобы навесить на неё несколько элементов кухонного гарнитура.
  Правда, у подобного крепёжного изделия есть и свои недостатки:
• Высокая стоимость.
• Неплотное прилегание задней стенки шкафчика в верхней части, в результате чего образуется небольшой зазор.

Самый ответственный момент в навешивании кухонных шкафов на монтажную планку – это установка и крепление планки. Сначала определяется высота монтажа, для этого на стене обозначается горизонтальная линия установки. Именно на неё и крепится планка. Для этого она прикладывается к поверхности стены точно по нанесённой линии, а через монтажные отверстия делается несколько отметок. В них проделываются отверстия под дюбеля, которые после сверления туда вставляются. После этого металлическая шина (монтажная рейка или планка) крепится к стене.

Без дополнительных приспособлений шкафы не удастся навесить на планки. Поэтому к ним прилагаются специальные навесы. Все дополнительные элементы продаются по отдельности, многие производители мебели прилагают навесы к шкафчикам, как неотъемлемую часть. Такие навесы крепятся к боковинам шкафов, как к несущим элементам, саморезами или болтовыми соединениями.

Сегодня производители мебельной фурнитуры предлагают огромное разнообразие навесов как по конструкции, так и по форме каждого элемента. Но все они навешиваются на рейку (шину) с помощью крючков. Монтажная планка имеет две формы: с одним выступом и двумя. Элемент с односторонним выступом должен устанавливаться вверх выступающей частью. На него будут крепиться подвесы для кухонных шкафов.

Не нужно выставлять подвесные предметы мебели точно относительно друг друга и ближней стены. Планка позволяет легко и быстро перемещать шкафчики. После установки шины устанавливается первый шкаф, затем к нему прижимается второй и так далее. Затем все элементы кухонного гарнитура скрепляются между собой саморезами или болтовыми соединениями. В завершение навешиваются фасады и устанавливаются полки.

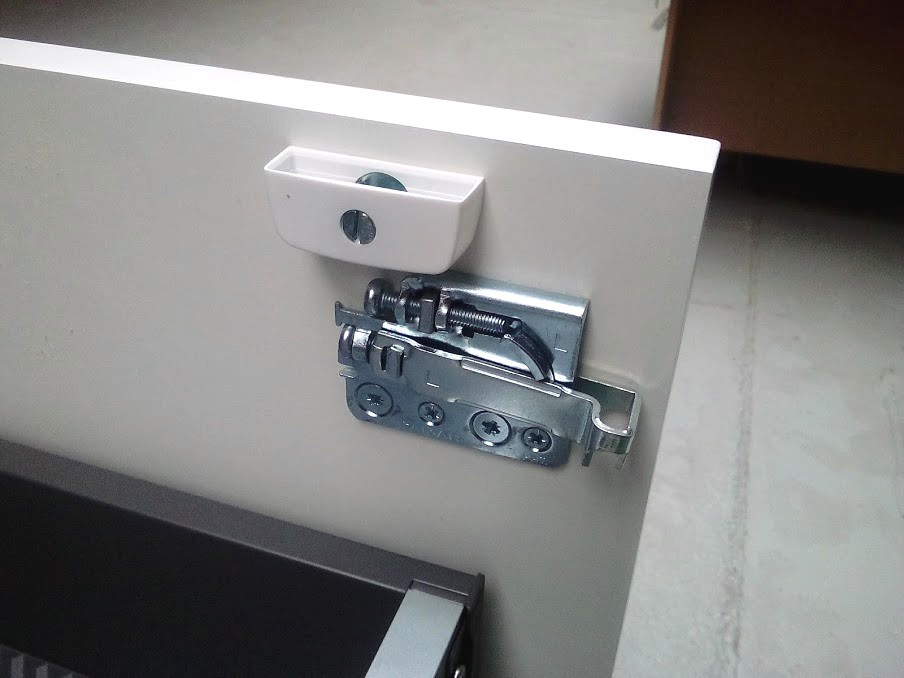

Для упрощения работ, связанных с выравниваем шкафов в вертикальной плоскости, используются регулируемые навесы для кухонных шкафов. Чтобы вы поняли, о чём идёт речь, обратите внимание на фото, расположенное ниже, где показана одна из моделей регулируемых навесов. С помощью её можно приподнимать или опускать приспособление, а также сдвигать его в стороны.

Прибор работает, как коромысло. Вкручивая винт «В», создаётся давление на плечо, которое опускает крючки навеса, а, соответственно, приподнимает настенный шкафчик. Делая все то же самое, только наоборот, производится опускание. На фото представлена одна модель из широкого разнообразия регулирующих навесов, которое сегодня предлагают производители мебели. Эти приспособления упрощают процесс выравнивания навесных шкафов относительно горизонта. Поэтому не нужно точно устанавливать их на задних стенках шкафчиков. Конечно, есть определённые нормы и требования, но небольшие погрешности допускаются, что нельзя допустить в процессе установки и крепления на мебельные петли.

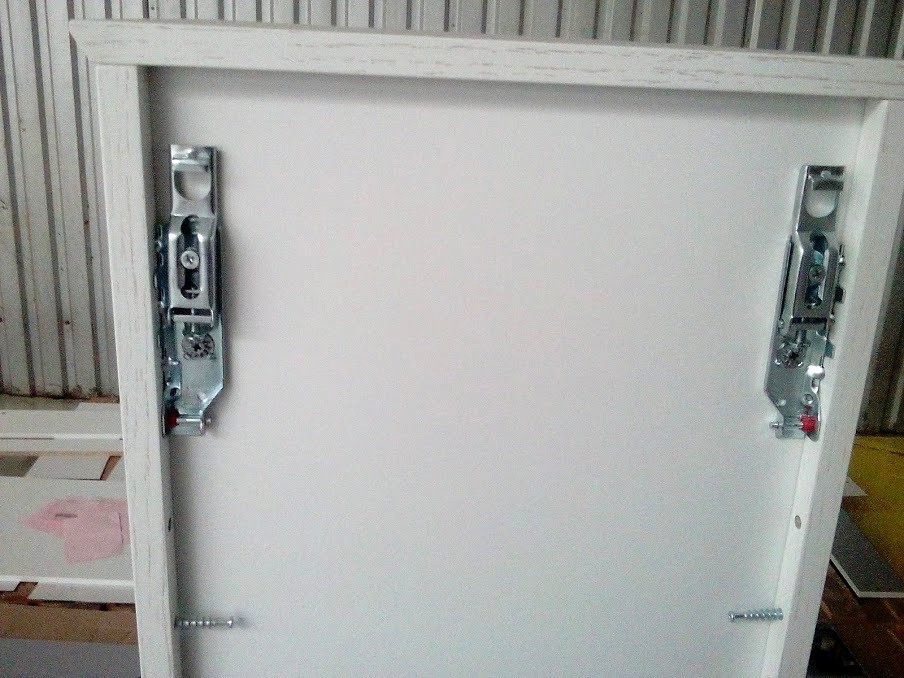

К креплению шкафа к стене есть определённые требования и правила:

• Крючок устанавливается в среднее положение. Это позволяет крутить регулировочный винт в разные стороны, чтобы шкаф опускался или поднимался.
• Крепление производится на внутреннюю сторону боковины элемента кухонной мебели, поэтому навес остаётся внутри конструкции.
• Место крепление определяется размером выступа крючка за пределы задней стенки шкафа, который равен 2-3 сантиметрам.
• Навес устанавливается вровень с потолком шкафчика.
• Один мебельный подвес выдерживает нагрузку до 40 килограммов и производит регулировку по высоте до 10 миллиметров.

Таким образом, самостоятельная установка настенных шкафов – процесс не очень сложный. Но чтобы монтаж был проведён качественно, нужно хорошо выровнять стены, особенно углы смежных стен, если будет производиться монтаж углового гарнитура. Хотя с монтажными шинами можно выровнять небольшие перекосы и перепады.

Подвес для кухонных шкафов

Кухонный гарнитур представляет собой достаточно сложную систему, которая состоит из напольных и подвесных элементов. При этом особо сложно монтироваться будут последние виды шкафов, так как они должны располагаться строго в горизонтальном уровне. Сделать это можно, используя специальные навесы, о которых и пойдет речь ниже.

Что это такое?

Подвес для кухонных шкафов является специальной крепежной фурнитурой, используемой для фиксации этих конструкций на вертикальной поверхности стен. Изготавливаются подобные изделия из различных материалов, но зачастую основой выступают различные виды металла, которым придают определенную форму.

Крепеж такого типа бывает нескольких видов, однако каждый из них может эксплуатироваться только при определенных нагрузках. Этот параметр является одним из самых важных, когда подбирается необходимая фурнитура для фиксации навесных шкафов.

Самым простым подвесом можно считать обычный шуруп или саморез, который вкручивается непосредственно сквозь деревянный каркас в стену. Но такой способ встречается достаточно редко, так как система не способна выдержать значительные нагрузки и при истечении определенного времени теряет свои свойства.

Powered by

Классификация крепежных конструкций

Хотя фиксация тумб выполняется непосредственно на сами подвесы, но все-таки существуют специальные конструкции, которые крепятся сразу на стену. С их помощью можно осуществить данную операцию. Среди них можно выделить несколько самых популярных изделий:

• Саморезы. Относительно простой вариант, который применяется для фиксации конструкций, не поддающихся значительным нагрузкам.
• Костыль – это тот же саморез, но имеющий Г-образный конец, который и ограничивает соскальзывание тумбы такой петли.
• Крепежная планка (монтажная рейка) представляет собой специальный металлический профиль с несколькими отверстиями. Верхний край этого изделия немного отстает от стены и образует своеобразный крюк, на который и подвешивается шкаф.

Разновидности

Крепежи для настенной мебели можно разделить на несколько основных разновидностей:

1. Простой подвес с верхним или средним креплением. Такие изделия представляют собой специальные металлические планки, имеющие два отверстия для фиксации к шкафу и одно грушевидной формы – для непосредственного навешивания. Крепежи с верхним типом крепления отличаются простотой монтажа, но применение подобных систем приводит к выступанию планки над поверхностью мебели.
2. Подвесы нерегулируемые угловые представляют собой небольшие металлические уголки с двумя отверстиями на каждой из плоскостей. При этом, одна из них используется для крепления изделия к шкафу, а другая подвешивается на саморез или другой держатель, размещенный внутри стены.
3. Р-образные подвесы (лево- и правосторонние) представляют собой пластину, по форме напоминающую ранее указанную букву. Конструкция имеет несколько отверстий, которые, так же как и в других случаях, используются для крепления к определенной плоскости и материалу. Отличительной особенностью такого подвеса является наличие относительно широкого «уха», которое дает возможность регулировать положение тумбы в горизонтальной плоскости. Это в свою очередь позволяет не так точно проводить разметку расположения самореза и его установку в стене.
4. Регулируемые подвесы – это один из самых современных крепежей. Состоит такая конструкция из фиксирующего крючка (позволяет выполнять крепление на планку или костыль) и регулировочного блока. Последний элемент непосредственно крепится к боковой стене шкафа. Регулировка производится с помощью специальных винтов, которые могут передвигать короб как вперед-назад, так и вверх-вниз. На рынке можно встретить несколько разновидностей таких подвесов, которые имеют не только различный размер и дизайн, но и способны выдержать значительные нагрузки.

Какие бывают навесы для кухонных шкафов – крепление и регулировка

Шкафы на кухне – обязательный предмет мебели. Они бывают напольными и навесными. Чтобы надёжно закрепить на стене шкафчик, фурнитура должна быть современной и качественной. Существует два основных вида подвесов для кухонных шкафов. Мы расскажем о каждом и приведем примеры хороших производителей в сводной таблице.

Механизмы навески шкафов

Изначально мебель монтировалась на стену с помощью гвоздей или шурупов. Недостаток крепежа в его недолговечности и хрупкости. Шкаф мог рухнуть в любой момент. Для стеклянных дверец на современных гарнитурах это особенно опасно. Но и сейчас используются такие навесы.

Классические петли

Это подвеска в виде металлических пластин толщиной 1,5-2 мм. Они крепятся непосредственно к стене с помощью самореза обычной или г-образной формы (костыля), вкрученных в дюбель.

Выпускают петли нескольких видов:

1. Простые подвесы – отличаются по расположению крепежного отверстия: вверху и по центру. Наиболее эстетичны приспособления с пазом грушевидной формы посередине. Их не видно после монтажа. Но это усложняет установку: при навеске шкафчика приходится долго целиться, чтобы попасть на подвес. Крепится к вертикальным стойкам, рассчитан на шкафы с небольшой загрузкой. При верхнем расположении паза устанавливать мебель проще. Количество отверстий под саморезы может достигать 5, против 2 на петли с центральным креплением. Они выдерживают мебель с большей нагрузкой. Прикручивают к боковым сторонам шкафа.
2. Угловой навес нерегулируемый – крепится на болты к верхней полке короба и к стене. Проблем в монтаже не возникает, но подвес виден с обеих сторон. Форма позволяет вешать шкаф вплотную к стене или отодвигать его.
3. Р-образные – на короб вкручивается саморезами в 2 местах: верхний горизонт и вертикальная стойка. Это позволяет усилить конструкцию за счет стяжки. Сокращается время начертания разметки, так как можно регулировать положение шкафа по горизонтали.

Совместить эстетичность и простоту монтажа мебельных петель не удастся. Либо они легко прикрепляются и торчат на стене, либо их не видно, что затрудняет навешивание.

Монтажная планка

Современные подвесы просты в креплении, легко передвигаются в горизонтальной и вертикальной плоскости. Регулировочный блок крепится к боковой панели шкафа через 2 сквозных отверстия. Есть механизмы, рассчитанные на различную вместительность. Максимальная нагрузка на слабые подвесы составляет 35 кг, на усиленные – 130. Из блока выходит фиксирующий крючок. Для его крепления нужна планка, которая монтируется непосредственно к стене.

Преимущества регулируемых подвесов:

• единая полоса, на которой держится шкаф – это надежнее, чем точечное крепление на шурупы;
• возможность навешивания в одиночку;
• регулировка шкафа относительно стены и пола;
• отсутствие жестких требований к разметке – допускается погрешность 1,5 см;
• возможность закрепления на кухонный фартук.

Европодвесы не имеют недостатков, кроме высокой цены, по сравнению с мебельными петлями. Они прочнее и надежнее вкрученных в стену саморезов.

Таблица популярных навесов

Ниже представлены производители фурнитуры. Наиболее ценятся итальянские, немецкие и японские и фирмы.

Производитель	Описание	Цена в Москве (руб. за комплект)
Camar (Италия)

Компания выпускает подвесы, полноценные системы, а также всю фурнитуру для крепежей по отдельности. Есть модели различных размеров, степеней нагрузки, дизайна. 200-1500 Hettich (Нидерланды)

Выпускает планки, крепежную фурнитуру и составляющие к ней. Готовых комплектов на сегодняшний день не предлагается. 350-6000 Samet (Турция) Производитель предлагает отдельные запчасти и полный комплект с рейкой, подвесками. Максимальная нагрузка на один элемент 40 кг. Передвижение относительно стены и пола – 1,5 см. 160-700 Blum Фирма выпускает небольшую линейку товаров, в которую вошли все комплектующие. Нагрузка на 2 навеса до 130 кг. Регулировка в 2 плоскостях: по горизонтали до 12,5 мм, по вертикали – 7-11 мм. 600

При описании фирмы учитывалась стоимость самого дешевого и дорогого комплекта. Отдельно расскажем о конкретных моделях, отличающихся ценой и качеством от аналогов.

Название	Характеристики	Цена в Москве (руб. за комплект)
cam0029.L

Это подвесной механизм Camar без пластикового короба. Кам 029 выдерживает нагрузку до 40 кг, а усиленная модель XL – до 60 кг. 260 Sah 130 Два подвеса из каталога Hettich рассчитаны на шкаф массой 55 кг. Регулируется по горизонтали до 3 мм, по вертикали – до 15 мм. 92 Sah 215 Это подвесной механизм. Максимальная масса на одно изделие составляет 45 кг. В остальном не отличается от предыдущей модели. 290 Навес Samet тип L Комплектуется фиксирующей планкой из оцинкованной стали и декоративной коробкой различных цветов. 25-50 Blum: 48N0610.03 Разработаны компанией Blum и полностью соответствуют параметрам, описанным в предыдущей таблице. 150-250

Цена на подвесы указана за 2 штуки. Вес каждой комплектующей (механизм, шина, заглушка) не превышает 80 г. Это не играет роли при установке, поэтому показатель не рассматривался.

Высота навешивания

Учитывайте расстояние от столешницы до нижней части шкафа. Минимальное – 45 см, среднее – 90 см. На высоте 110 см вешайте только одну полку.

Также можно воспользоваться формулой:

H=h1+h2+h3-45mm, где буквенные обозначения – это высота:

• H – от нижнего ограничителя (столешница, пол) до планки;
• h1 – мебели, над которой вывешивается короб;
• h2 – кухонного фартука;
• h3 – навесных шкафов.

Из полученной суммы всех высот отнимите 45 мм – это стандартный показатель усадки подвесов.

Ориентируйтесь на рост людей, которые чаще всего пользуется вещами из шкафа. Оптимальным будет такое расстояние, когда человек вытянутой рукой дотягивается до верхней полки и берет предмет без риска его уронить. Но также оставляйте достаточное пространство над столешницей.

Как прикрепить кухонные шкафы на планку.

Навесные шкафы – это важный элемент кухонных гарнитуров. Благодаря такой мебели вы сэкономите пространство, в то же время она является вместительной.

Стоит помнить о том, что такая мебель зачастую максимально заполнена разными по своей тяжести, но такими нужными для приготовления еды предметами.

Поэтому механизмам фиксации кухонных шкафов приходится претерпевать большие нагрузки. Именно по этой причине важным фактором считается надежность и качество крепежа каждой части гарнитура к стене.

Высота навешивания

Прежде чем начать сборку гарнитура в единую «стенку», надо определиться с высотой, на которую будет подвешиваться мебель. Чтобы верно произвести данные манипуляции, должны быть сделаны предварительные расчеты.

К тому же стоит определиться с механизмом, который и будет держать ряд кухонных шкафов.

Необходимо правильно определить промежуток от столешницы до нижней части гарнитура. Это в первую очередь предоставляет удобство хозяевам квартиры или дома в пользовании мебелью.

Нередко для определения данного фактора используют ГОСТ и основной величиной принимают расстояние в 45 см, но это не совсем верно.

Ящики должны располагаться на уровне глаз владельца, чтобы создать наиболее комфортные условия их использования.

Главной меркой для определения высоты зачастую является рост домочадцев.

Для людей со средним ростом данная величина варьируется от 55 до 65 см. Оптимальной высотой считается та, когда человек без сторонних приспособлений дотягивается до самой высокой полки и берет нужный предмет, не рискуя выпустить его из рук.

Самое главное – это комфортное пользование кухонными шкафчиками.

Если же не планируется установка нижней части гарнитура либо столешницы, то следует принять во внимание представленные в таблице расчеты:

Рост человека/ Высота крепежа (в сантиметрах)

Нужно помнить: крепление навесных шкафов – это серьезная процедура, из-за неправильных расчетов все оплошности будут заметны.

Давайте подробнее разберем некоторые моменты, с которыми нам придется столкнуться во время установки навесной мебели.

Варианты крепления

Есть 2 метода, по которым производится крепление для кухонных шкафов. Выполнение монтажа осуществляется:

Одной линией, то есть расположение предмета крепежа является равноудаленным от потолка;

Считается самым распространенным видом размещения. Таким образом можно легко самостоятельно закрепить шкафчики.

Такой способ применяется намного реже, так как его реализация гораздо сложнее, чем линейная схема крепления.

Первый способ популярен тем, что для крепления кухонных шкафов можно использовать только свои собственные силы, не обращаясь к посторонней помощи.

Выбор варианта обусловлен количеством, размером и глубиной навесных шкафов.

Второй вариант присоединения предметов фиксации менее распространен среди обывателей. Все потому, что происходит использование крыши данной мебели как дополнительной поверхности.

Любая из предложенных вариаций отлично подойдет как к помещению с маленькой площадью, так и с большой.

А все из-за того что они не оказывают никакого влияния на наполненность либо компактность комнаты.

При выборе способа меняется лишь интерьер и дизайн.

Способы установки

Применяя новую фурнитуру, используемую с целью крепления современных кухонных шкафов к стене, человек в большой степени упростил себе жизнь, потому что монтаж навесных шкафов в настоящее время стал гораздо легче. Новая опорная система способствует устранению небольших погрешностей, связанных с нанесением разметки. Кроме того, она прибавляет устойчивость всему сооружению.

К тому же, не нужно применять много сил, и с данной задачей хозяин сможет справиться сам.

Чтобы произвести крепление, необходимое для установки кухонных шкафов, стоит воспользоваться специальной рейкой и навеской.

Навеска имеет крючок, благодаря которому происходит присоединение к боковой стенке ящика. При этом он совершенно незаметен.

Существует 2 способа установки:

Навеска на монтажную планку;

Для крепления шкафа к стене используется специально подготовленная рейка и устройство, которое называется навеской.

В этом способе крепления будут использоваться петли и крепёжные элементы.

Плюсами первого варианта являются:

• отсутствие потребности в посторонней помощи (благодаря чему не надо поддерживать объекты при разметке), кроме того, это позволит навесить их максимально точно;
• специальные регулировочные винты дают возможность менять положение кухонных шкафов, что способствует выравниванию предметов;
• благодаря особым насечкам, расположенным на ширине навески, осуществляется регулировка длины;
• такая установка возможна даже при наличии фартука;
• отсутствует необходимость использования бордюра для выравнивания;
• легкость монтажа и демонтажа.

Всю работу можно выполнить самостоятельно, без чьей-либо помощи.

Второй вариант доступнее (в нем используются петли, а также крепежные элементы), но занимает большее количество времени и требует дополнительной помощи.

В этом способе установки Вам потребуется помощь.

Вне зависимости от варианта для работы нужны следующие материалы:

1. Основа для фиксации объектов;
2. Петли для фасадных дверок;
3. Элементы, нужные для конструкции ящиков;
4. Гвозди, саморезы;
5. Межсекционные стяжки;
6. Шины;
7. Навески;
8. Винты, для того чтобы установить навески.

Материалы и инструменты, которые Вам потребуются.

1. Шуруповерт;
2. Дрель;
3. Длинный уровень;
4. Рулетка;
5. Отвес;
6. Карандаш;
7. Струбцина;
8. Гаечный ключ;
9. Ручная отвертка;
10. Молоток;
11. Пробойник.

Подготовительные действия

Для того чтобы начать процесс монтажа кухонных шкафов, нужно выполнить следующие действия:

• Выравнивание вертикальных стен, при этом обратите внимание, что для угловой кухни предусматривается угол сопряжения стен на уровне 90 градусов (чаще всего данный процесс выполняется посредством гипсокартона, и благодаря этому происходит выравнивание);
• Нанесение разметки (данный этап надлежит выполнить с помощью отвеса, карандаша и уровня);

Точки, на уровне которых будет производиться крепление кухонных шкафов, должны указывать необходимую высоту.

Эти моменты будут основой для предстоящей работы.

Следующим шагом станет подготовка инструментов и расходного материала.

Инструкция по монтажу

1. После завершения подготовительных работ можно заняться сборкой. После прикручивания саморезов необходимо выровнять крючки по одному положению и проследить, чтобы они были на среднем уровне. Навесы надлежит закрепить в одной позиции. Выступ крепежной части (имеет конфигурацию крючка) должен составлять 2 мм по отношению к задней части стены.
2. Если было запланировано разрезание шины, то стоит заняться заготовками.
3. На заранее размеченной стене делаются отверстия под фиксацию шины.

По окончании надо присоединить планку посредством дюбелей либо саморезов.

Фиксация шкафчиков на крепления.

Дверцы для проверки необходимо закрыть и открыть несколько раз, чтобы понять, нужна ли регулировка либо же они присоединены ровно.

Установка верхней части мебели

Первоочередное дело – фиксация зацепов в среднем положении. Для этого используются регулировочные винты. После этого нужно зафиксировать их изнутри на боковых стенках так, чтобы зацеп оказался снаружи на 2-3 мм и была предоставлена возможность фиксации на крепежную планку.

Конструкция навески позволяет отрегулировать крепление по высоте и по глубине.

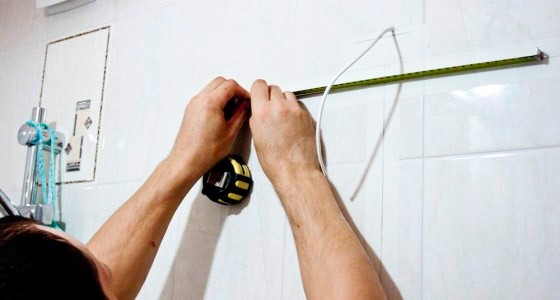

Следующий этап – нанесение разметки на стену. Но для этого следует соблюдать ряд правил.

1. Заблаговременно необходимо определить, как будут установлены ящики – плотно к фартуку либо внахлест.
2. Расположение крепежной планки выполняется ниже на 3-4 см верхнего края секции. Для правильного расчета данного расстояния нужно к задней стенке объекта приложить планку таким образом, как она впоследствии будет присоединена к стене.

Это делается для наглядности, чтобы было видно количество сантиметров, которые необходимо учесть при финальном нанесении меток.

Следующий этап – сделать отверстия для того, чтобы установить рейку. Здесь вам пригодятся несколько полезных советов:

• Если сверло «прыгает», сделайте небольшие выемки посредством гвоздя или пробойника и молотка;
• Если при выполнении работ стена осыпается, то для начала стоит сделать небольшое отверстие, а потом его рассверлить до приемлемых размеров;
• Если необходимо изменить глубину сверления, надо воспользоваться заготовленным дюбелем;
• Если нужно сделать отверстие в бетонной стене, а перфоратора нет, можно сделать это посредством молотка и пробойника.

Места прохождения проводки требуют особого внимания.

По окончании всех действий дюбеля помещаются в отверстия. Далее происходит установка монтажной планки на крепежи. На монтажную планку фиксируются шкафчики. Для регулировки их положения используются винты навесных механизмов.

Чтобы гарнитур выглядел единой «стенкой» надо их соединить вплотную друг с другом.

Элементы фиксируются с помощью струбцин, начиная от угла, избегая сколов (в соответствии с вышеупомянутой инструкцией).

Таким образом, достигается выравнивание общего ансамбля шкафов в одной плоскости.

Следующий шаг – сверление отверстий между плотно прилегающими частями гарнитура для скрепления их затем межсекционными стяжками.

На завершающем этапе устанавливаются полки, закрепляются дверцы.

Особенности навешивания на гипсокартон

Основной сложностью при фиксации гарнитура на гипсокартон является его неспособность сохранить прочность при больших нагрузках. По этой причине использование стандартных крепежных элементов не рекомендуется. Даже небольшой вес шкафчика, установленного посредством крепежного якоря, с легкостью повредит облицовку из гипсокартона.

Поэтому на гипсокартонные стены разрешено вешать только декоративные полки и картины.

Если гарнитур надо зафиксировать на гипсокартонной поверхности, тогда пригодится деревянный брус или толстая доска, которые фиксируются на стене благодаря анкерным болтам.

ВИДЕО: Крепление навесных шкафов на кухне.

Навесы

Все цены в каталоге указаны с НДС для ФИЗИЧЕСКИХ ЛИЦ.
Цены для организаций, ИП и частных мастеров доступны только после регистрации и авторизации.

Условия работы и способы получения товара в регионах необходимо уточнять. При оформлении онлайн-заказа за пределами Москвы и МО необходимо выбрать региональный офис продаж. Заявка будет обработана выбранным офисом.

Наличие товара на сайте актуально только для онлайн-заказов в Москве и Московской области.

Мебельные навесы всегда ассоциировались у производителей мебели с установкой верхнего яруса кухни. Но с течением времени тенденции моды меняются: становится привычным навешивание корпусов не только верхнего, но и нижнего яруса, оригинальных дизайнерских элементов и стеновых панелей. Мебельные навесы становятся популярны не только на кухне, но и в жилых помещениях.

В складской программе МДМ представлен широкий ассортимент навесов для корпусов верхнего и нижнего ярусов, а также специальные навесы для корпусов без задней стенки и для стеновых панелей.

Видимые навесы для корпусов верхнего яруса.
Навесы, расположенные во внутренней части корпуса, отличаются простотой установки и доступностью регулировки. На сегодняшний день данные навесы являются одним из самых распространенных решений для навешивания корпусов верхнего яруса благодаря их невысокой цене и хорошим показателям по нагрузке — обычно такие навесы выдерживают вес от 70 до 200 кг на пару.

Скрытые навесы для корпусов верхнего яруса.
Отличительной особенностью данных навесов является их декоративная составляющая — они скрыты за задней панелью, внутри корпуса видна только небольшая заглушка. Кроме того, они способны выдерживать нагрузку до 150 кг на пару, дополнительно оснащены простыми регулировками и запатентованной системой фиксации корпуса на стене, исключающей случайное соскакивание навесов с рейки или ответной планки.

Видимые навесы для корпусов нижнего яруса.
Следуя модным трендам, многие производители изготавливают «парящую» мебель, т. е. мебель, изготовленную без использования опор, с прямым креплением к стене. Такое решение требует повышенного внимания к безопасности и допустимой нагрузке на корпус. Именно поэтому для таких решений созданы навесы, которые выдерживают нагрузку до 300 кг на пару и имеют системы распределения нагрузки и фиксации корпуса на стене.

Скрытые навесы для корпусов нижнего яруса.
Данные навесы идеально смотрятся в корпусах без фасадов, т. к. все, что видно внутри корпуса, — это аккуратная декоративная заглушка. При этом такие навесы отличаются высокой нагрузкой — до 240 кг на пару, а также дополнительными характеристиками, позволяющими использовать их в нижнем ярусе.

Навесы для корпусов без задней стенки.
Проекты дизайнеров зачастую требуют не только внешней красоты мебели, но и необычных конструктивных решений в ней. К примеру, как изготовить стеллаж без задней стенки и видимых навесов, но чтобы при этом он уверенно «держал» не только собственный вес, но и вес всех расположенных на нем книг и техники? Ответ прост: следует использовать скрытые навесы, которые не видны в корпусе, и выдерживают нагрузку до 500 кг на пару. Кроме того, в этих навесах предусмотрены системы распределения нагрузки и фиксации корпуса на стене.

Навесы для стеновых панелей и зеркал.
Данный тип навесных элементов предназначен для установки стеновых панелей и зеркал. Навесы призваны не только упростить процесс крепления плиты к стене, но и обеспечить удобную регулировку изделия. Важно, что при использовании таких навесов можно работать с панелями толщиной от 8 мм, а нагрузка при этом составляет до 100 кг на пару.

Как повесить шкаф на стену?

Как повесить шкаф на стену, такой вопрос хоть раз в жизни возникает у любого настоящего мужчины. Можно было бы сказать, что и у женщины, но в основном, чтобы попросить об этом мужчину. Хотя навешивание шкафа дело не сложное, но ответственное, и требует навыков работы с дрелью, у которой есть функция перфоратора, лучше, конечно, когда есть полноценный перфоратор.

Ненадёжно повешенный шкаф на стену может упасть, в лучшем случае разбиться со всем своим содержим, в худшем случае нанести физические травмы.

Виды навесок для шкафов:

Простые универсальные навески для шкафов

Виды простых навесок для шкафов:

Ушко навесное овальное

Навеска для шкафов, под смешным названием ушко навесное овальное, один из самых распространенных способов навешивания шкафов, полок на стену.

Монтаж осуществляется прикручиванием навески к задней кромке шкафа или полки. На стене необходимо произвести разметку, засверлить отверстия для установки дюбелей, головки которых зацепятся за отверстия в навесках.

При монтаже пластина располагается большим отверстием вниз, в него будет вставлена головка самореза, которая пройдёт через паз и застопорится в верхней части ушка навесного овального. На рисунке 1 она находится вверх ногами, когда будет прикручивать не забудьте её развернуть.

Рис. 1. Чертёж ушка овального

Навесная пластина

Навесная пластина или подвес открытый изготавливают из оцинкованной стали толщиной 2мм. Функционально эта навеска соответствует овальному ушку, только дюбеля будут видны сверху.

Для монтажа опять же сверлятся отверстия для дюбелей, в них вкручиваются крюки как на рисунке 2. Сама пластина крепится к задней части шкафа, так, чтобы сквозной паз выступал сверху.

Рис. 2. Монтаж навесной пластины

Плюсы и минусы навешивания шкафов на стену с помощью ушка овального и навесной пластины

Плюсы использования простых навесок :

• низкая цена
• простота монтажа
• универсальность.

Минусы использования простых навесок :

• необходима точность разметки для сверления под дюбеля
• не эстетичный вид
• нет регулировок
• ненадежность, не выдерживают большие нагрузки.

Подвеска шкафа под запрессовку

Подвеска шкафа под запрессовку выдерживает нагрузку 20 кг. Так как на шкаф нужно две штуки, то можно подцепить шкаф весом до 40 кг.

Подвеска запрессовывается в отверстие диаметром 30 мм в ДСП. Для этого в конструкции шкафа должна быть сзади предусмотрена продольная царга или задняя стенка из ДСП.

Рис. 3. Подвеска для шкафа

Рис. 4. Схема монтаж подвески

Плюсы и минусы навешивания шкафов на стену с помощью круглого врезного подвеса

Плюсы использования круглого подвеса :

• низкая цена
• простота монтажа готового изделия
• универсальность
• допускается не точность разметки для сверления под дюбеля
• надежность
• скрытая от глаз навеска, ничто не портит вид шкафа

Минусы использования круглого подвеса :

• необходимо изменить конструкцию шкафа, чтобы в нём была задняя царга или задняя стенка из ДСП
• нет регулировок
• для запрессовки навески нужно сделать отверстие диаметром 30 мм, а для этого нужна фреза этого диаметра.

Сложные регулируемые навесы для шкафов

Виды сложных навесок для шкафов:

Навеска под запрессовку для подвесных шкафов Traser-6

Навеска для подвесных шкафов Traser-6 предназначена для крепления навесного шкафа к стене. Монтируется на боковой стенке шкафа.

Навеска обладает следующими возможностями регулировки: по вертикали (18 мм), горизонтали (16 мм), фронту (25 мм). Навесы подходят для шкафов высотой 600-1000 мм и глубиной 300-350 мм. Один подвес выдерживает значительную нагрузку 65 кг.

Рис. 5. Навеска под запрессовку для подвесных шкафов Traser-6

Рис. 6. Регулировки навескам для подвесных шкафов Traser-6

Навеска скрытого монтажа, находится после установки за задней стенкой. Для доступа к регулировочному винту делается сквозное отверстие в задней стенке.

Для навешивания шкафов дополнительно к подвесам нужна ответная планка или рейка, которая с помощью дюбелей крепится к стене на нужной высоте.

Рис. 7-8. Ответная планка к навесам

Рис. 9. Навес под запрессовку для верхних шкафов – вид сзади в изделии

Навеска для шкафа с предохранением

Навеска для шкафа с предохранением также обладает приятной эстетической функцией скрытого монтажа за задней стенкой. Выдерживают нагрузку 130 кг на пару. Для навешивания шкафа с помощью таких навесов на стену нужна шина или ответная планка, рейка, кто как называет.

Для доступа к регулировкам в задней стенке делается сквозное отверстие.

Рис. 10. Схема установки навеса на боковую стенку

Рис. 11. Живое фото навеса

Рис. 12. Подвес смонтирован на боковой стенке шкафа

Рис. 13. Сквозное отверстие в задней стенке из ДСП для доступа к регулировочным винтам

Навеска для шкафов Scarpi-4

Навески для шкафов Scarpi-4 предназначены для навешивания шкафов на стену. Хотя такой вариант фурнитуры лучше подходит для навешивания тумб, например тумб с раковиной в ванной комнате.

Навески полностью сделаны из металла. По вертикали регулируются на 13 мм, горизонтали на 8 мм, фронтали 17 мм. Доступ к регулировочным винтам осуществляется изнутри шкафа. Нагрузку навески выдерживают значительную – 65 кг на одну навеску или 130 кг на две навески.

Рис. 14. Комплект навесок для шкафов Scarpi-4

Рис. 15. Схема монтажа навесок для шкафов Scarpi-4

Рис. 16. Регулировка навесок для шкафов Scarpi-4

Рис. 17. Навески для шкафов Scarpi-4 правая и левая на пробках

Рис. 18. Навеска установлена на боковую стенку тумбы для ванной

Навес регулируемый

Навес регулируемый под шурупы также используют для надежной фиксации шкафов, полок на стене, это самый популярный и при этом надежный способ повесить шкаф на стену.

У навесов трехмерная регулировка : вниз – 7 мм, вверх – 11 мм, назад – 3,5 мм, вперед – 12,5 мм. Пара навесов выдерживает нагрузку 130 кг. Как и предыдущие навесы используется в комплекте с ответной планкой для навески или по-другому рейкой, шиной.

Есть варианты универсальных навесов, а также с разделением на правые и левые. Второй вариант предпочтительнее. Причём навесы европейского происхождения, например от компании Blum, по качеству и надёжности превосходят китайские, но и значительно дороже.

Рис. 19. Навес регулируемый правый и левый от компании Blum

Рис. 20. Навес регулируемый универсальный

Рис. 21. Схема монтажа навеса регулируемого

Рис. 22. Крюк с помощью которого навесы цепляются к шине на стене

Плюсы и минусы навешивания шкафов на стену с помощью сложных регулируемых навесов

Плюсы использования сложных регулируемых навесов :

• чрезвычайная надежность, выдерживают нагрузку до 130 кг на два навеса
• скрытая от глаз навеска, ничто не портит вид шкафа, за исключением навесов регулируемых, которые мы видим внутри шкафа
• навесы имеют до трёх регулировок.

Минусы использования сложных регулируемых навесов :

• в случаем монтажа с пробками (исключение навесы регулируемые) необходимо точное сверление монтажных отверстий
• цена больше, чем у простых навесок
• крепления не универсальные, нужные правые и левые подвесы
• для монтажа шкафов на стену нужна рейка.

Как повесить кухонные шкафы?

Какие подвески использовали для навешивания шкафов на стену

Рассмотрим пример как повесить кухонные шкафы на стену на основании собственного опыта. Для навешивания мы использовали навесы регулируемые правые и левые белого цвета.

Рис. 23-24. Навесы регулируемые правые и левые белого цвета

Крепим навесы на боковины кухонных шкафов

Навесы крепим с помощью саморезов к боковым стенкам, подбирайте такую длину саморезов, чтобы они не вылезли с той стороны боковой стенки из ДСП.

При креплении отступаем сверху на толщину на ДСП, а передний край навески выравниваем по внутренней части паза.

Рис. 25. Регулируемый навес закреплён на боковине шкафа

Определяем высоту, на которой закрепим монтажную рейку

Для определения высоты крепления рейки, чтобы не утруждаться расчётами, предварительно прикладываем рейку к низу выступающих крюков навесов. Берём рулетку, цепляем её за низ шкафа и определяем расстояние от низа шкафа до оси сквозных отверстий в монтажной рейке.

Полученное расстояние используем для определения места сверления под дюбеля, если Вы уже определились на какой высоте повесить кухонные шкафы.

В нашем примере мы в результате получили величину равную 740 мм (рисунок 26). Откидываем 10 мм, чтобы шкафы наползли на фартук из плитки и отмеряем 730 мм от края плитки вверх, вот это и будет ось монтажа нашей рейки.

Крепление кухонных шкафов на планку и другие варианты подвешивания

Как навесить кухонные шкафы с помощью монтажной планки и универсальных навесов

Положение навесных модулей кухонного блока – нужно определится с высотой

Перед монтажными работами гарнитура кухни на поверхность стены следует выполнить разметку, приняв во внимание все специфики верхней базы. А дело все в том, что все модели несколько отличаются размерами, а в большинстве случаев разница в размерах бывает очень значительной. Имеется в виду как общая высота шкафов, которая в большинстве случаев соблюдено для абсолютно всех настенных секций блока, так и пролеты между полочками, а еще их глубина. Причем 2 последних значения предоставляют самое большое воздействие на удобство применения верхней базы. Необходимо рассмотреть пару примеров.

Наиболее идеальное решение для в мебели для кухни – части по 3 полки глубиной не больше 30 сантиметров. Причем высота каждого пролета обязана быть такой, чтобы до среднего уровня можно было дотянуться, не прибегая к дополнительным средствам в виде стула или, тем более, стремянки. Что же касается верхних полок, их можно тоже сделать в зоне прямого доступа либо же оставить на высоте, превышающей человеческий рост с вытянутой вверх рукой, отведя для нечасто применяемой посуды. При этом нижняя поверхность шкафчика не должна мешать наклоняться над поверхностью для работы, необходимой для готовки, при типовой высоте столешницы.

Прежде чем приступать к монтажу шкафчиков для кухни, нужно сделать разметку

Естественно, Для того чтобы увеличить вместительность навесных секций, можно выполнить их максимально глубокими, аж до полуметра, снабдив каждую 4 полочками, разбитыми на отделения. Но при этом повышение пространства внутри будет достигнуто за счёт ограничения доступа к нему. А дело все в том, что навесить шкафы для кухонной комнаты меньше уровня глаз – плохой вариант, потому как это уменьшит удобство применения зоны для работы. Тем более, если “фартук” кухонной стенки задействован для развешивания дополнительной посуды и посуды. А повесить высоко – значит сделать недосягаемыми сразу 2 верхние полки.

Основные виды навесов для шкафчиков, подвесы кухн

Аналогичным образом, если исходить из ГОСТа, небольшой высотой нижней плоскости шкафа над столешницей считается 45 сантиметров, притом чтобы глубина была менее 30 сантиметров. Это даст возможность с удобством пользоваться разделочной зоной и одновременно оставит место для микроволновке и электрочайника. Но очень удобной высотой для человека среднего роста считается 60 сантиметров при подобной же ширине столешницы. Рекомендованная высота средней или второй снизу полки при росте потребителя от 155 до 160 сантиметров не должна быть больше 175 сантиметров, чтобы поднятая рука доставала на всю глубину отделения. При росте в границах 160–170 сантиметров средняя полка обязана быть на высоте 190 сантиметров, а при диапазоне 175–190 сантиметров – не больше 2 метров.

Рейка для подвеса навешиваемых шкафов – плюсы и минусы

Итак, про жёсткие крепления мы кратко рассказали, однако их главный минус – трудность выравнивания по одной линии, тем более если отверстия в уголках или петлях созданы на различных уровнях, что очень часто и бывает. В данных случаях необходимо делать подробные обмеры для любого отверстия в вертикальном положении относительно пола и в горизонтальном положении от близлежащего угла помещения. Для петель-подвесов можно применять исключительно саморезы или гвозди, шляпки которых проходят в ушки, другими словами болты анкерные в данном случае уже непригодны, либо необходимо закручивать прямо сквозь отверстие, удерживая шкаф выступу крыши. Рейка для крепежа навешиваемых шкафов исключает эти все неудобства уже тем, что устанавливается к стенке в кухонной комнате отдельно от подвесов, которые закрепляются непосредственно на короб и цепляются потом в особый паз.

Рейку следует крепить исключительно на выровненную стенку

К минусам такого типа фиксации верхней кухонной базы можно отнести уже вышеупомянутые проблемы с искривлением стены. Рейку можно крепить исключительно на подготовленную, ровную поверхность. Однако ничто не мешает разрезать ее на пару частей, если обусловлено это неровностями, которые чрезмерно велики, чтобы их убрать, и одновременно есть возможность применять описываемое крепление шкафов для кухонной комнаты на планку металлическую. Часто в набор входит уже нарезанная на части рейка, в данном случае очень просто отбить на поверхность стены линию по уровню и по получившейся разметке зафиксировать все отрезки, можно даже с маленькими промежутками между ними. Аналогичным образом, аналогичная конструкция различается многофункциональностью подгонки относительно длины подвесной базы и габаритов помещения.

Очень часто рейка имеет специализированные насечки, которые дают возможность поделить ее на некоторые части без надобности пилить, а лишь нажав и отломав по сгибу.

Стоит озвучить еще 2 явных “минуса” применения реек, с которыми вам непременно нужно будет столкнуться. Первый – это цена. Вся система подвесов, включая болты анкерные или дюбеля, либо специализированные саморезы с патронами для гипса, обойдется в очень ощутимую для бюджета сумму, если сравнивать с петлями или уголками. Немножко сэкономить можно, взяв рейку покороче и разделив ее на отрезки по количеству подвесов. Второй недостаток – это появляющийся Наклон подвешенных шкафов относительно вертикали из-за выступающей над поверхностью стены рейки. Поправить его можно, приклеив снизу задней стенки каждого короба неширокую полосу Двп. Также можно навесить кухню, выдвинув шкафы немного ниже верхней кромки фартука, который и выровняет Наклон.

После всех работ по подготовке шкафы просто вешаются на рейку

Подведем итоги. Не обращая внимания на видимую непрочность подвеса, тяжело представить, что кому-то придёт в голову пытаться поднять уже надежно подвешенный шкаф и скинуть его с рейки. Зато удобство этого метода фиксации верхней базы безусловно. Достаточно закрепить полосу металлопрофиля только горизонтально с помощью нескольких саморезов или дюбелей, в зависимости от материала стены. Дальше подвесы крепят на коробе шкафчика. И, в конце концов, поднимаются готовые части кухонной стенки и просто вешаются на рейку, друг за другом, постепенно придвигаемые к уже закрепленному шкафчику. Причем если необходимо прижать тыльную стенку шкафчика плотнее к стенке либо наоборот, отодвинуть, достаточно настроить подвесы вращением винтов. Все это может выполнить 1 человек, причем вовсе необязательно быть специалистом.

Отличительной характеристике конструкции подвеса – как это работает

В основном, эта фурнитура для мебели имеет декоративный корпус выполнен из пластика, в середине которого спрятан механизм регулировки. С наружной стороны можно видеть только головки винтов регулировки, более того, в корпусе есть сквозные отверстия, усиленные в середине пластинами из металла, входящими в блок механизма подвеса. Тем не менее, многие модели выполняются полноценно из металла, что выделяет их довольно большой прочностью и, исходя из этого, стоимостью. И при любых внешних различиях конструкция всегда в себя включает важную деталь, благодаря которой и вешаются шкафы – рейку с крюками на конце, скреплённую в середине корпуса с регулировочными винтами.

Подвес в большинстве случаев собой представляет корпус выполнен из пластика, в середине которого размещен механизм регулировки

Подвижный механизм даёт подвесу определенную свободу смещения рейки фиксатора вперед-назад и вверх-вниз, причем главная амплитуда по второму вектору приходится на конец с крючками. Аналогичным образом, с помощью вращения винтов можно выдвинуть подвес из корпуса на 2 сантиметра, а в вертикальном положении настраивать высоту короба шкафа в границах 22 миллиметров. Этого вполне достаточно, чтобы пренебрегать некоторые неровности стены и при этом получить образцовую линию положения, чтобы ровно навесить каждый шкаф на поверхность стены кухни относительно смежных.

Устанавливаем фурнитуру – монтаж в короб шкафчика

В основном, верхняя база кухонного блока имеет, кроме стенок находящихся по бокам из древесно-стружечной плиты или МДФ, так же и тыльную, которая в большинстве случаев выполняется из тонкого листа МДФ или из Двп. Крепиться она может как сверху кромок боковых, нижней и верхней панелей, так и в специально выполненные пазы, что, говоря по существу, во время монтажа подвесов не играет особенной роли. Важное правило при размечивании под фурнитуру – ее корпус обязан быть утоплен в коробе таким образом, чтобы от края задней кромки панели был зазор, равный 5 миллиметрам. Даже если есть наличие не утопленной в пазы задней стенки, свободы движения пластины крюка хватит, чтобы выдвинуться и зацепиться за рейку для навески шкафов для кухонной комнаты.

Для того чтобы установить подвесы, необходимо заранее сделать пропилы в задней стенке, причем точно под ширину крюков. В основном, для этого необходимо лишь удалить участки в верхних углах заднего листа, размерами 35х55 миллиметров, с учетом толщины боковой и верхней панелей. Тем не менее, данные величины могут быть иными, все зависит от применяемого для производства шкафов материала. Крепление шкафов для кухонной комнаты к стенке выполняется на рейку, благодаря этому необходимо сделать заблаговременный замер суммарной длины всех секций верхней базы. Если исходить из получившейся величины, рассчитывается длина рейки профиля, который, тем не менее, можно поделить на маленькие отрезки, как мы говорили раньше, чтобы сэкономить.

Для закрепления планки металлической достаточно одной метки на необходимой высоте, после этого используя уровень приобретаем горизонтальную линию, по которой сверлим крепежного отверстия. В качестве последних для основания из бетона предпочтительны болты анкерные или дюбеля, для стены из кирпича – только болты анкерные. Для гипса – саморезы с особыми прижимными патронами. Если крепление для шкафов для кухонной комнаты к стенке поделено на отрезки, любой из них закручивается 2-мя болтами или саморезами. Сейчас остается лишь задеть крюки подвесов и настроить с помощью винтов высоту положения короба и уменьшить отклонение его задней стенки. Перед монтажными работами шкафа удостоверьтесь, что крюки выдвинуты на достаточную длину, чтобы короб не сорвался в момент зацепа.

Источники:
